Vertikal-Strangguss

Vertikal-Strangguss — EINE GERADLINIGE LÖSUNG

Mit Vertikalgießmaschinen von Primetals Technologies lassen sich hochspezialisierte Stahlsorten auch für äußerst anspruchsvolle nachgelagerte Anwendungen erzeugen.

Mit Vertikalgießmaschinen lässt sich praktisch jede beliebige Stahlqualität gießen. Diese Maschinen werden für das Gießen von Stahlsorten eingesetzt, die auf einer herkömmlichen Bogenstranggießanlage nicht gegossen werden können. Zu den Vorteilen von Vertikalgießanlagen gehören der Wegfall der Biege- und Richtkräfte, die optimale Reinheit des Stahls sowie die hohe Homogenität und Symmetrie der gegossenen Brammen oder Vorblöcke.

Vertikal-Strangguss

Die Stranggießtechnologie nahm vor vielen Jahren mit der Vertikalgießmaschine ihren Anfang. Diese Veränderung wirkte sich auf einen großen Teil der Blockstahlproduktion aus und machte erhebliche Kosteneinsparungen möglich. Bald danach folgten Bogenstranggießanlagen, die ebenfalls große Kosteneinsparungen und einen vereinfachten Betrieb ermöglichten. Die Vertikalgießanlage bietet für sehr spezielle Stahlsorten noch immer Vorteile hinsichtlich der Produktqualität; bei höchsten Qualitätsanforderungen kommen Blockguss und Vertikalstrangguss weiterhin zum Einsatz und sind in bestimmten Fällen sogar die bevorzugte Lösung. Da kein Biegen und Rückbiegen erforderlich ist, bestehen praktisch keine Einschränkungen für die Stahlsorten, die gegossen werden können. Zusätzlich ermöglicht die rein senkrechte Ausrichtung das optimale Aufsteigen nichtmetallischer Einschlüsse und gewährleistet so die größtmögliche innere Reinheit der Stränge. Der Einsatz der modernen Technologiepakete, die heute bei modernen Bogenstranggießanlage zum Einsatz kommen, kann auch bei Vertikalgießanlagen den Betriebsbereich vergrößern. Als Voraussetzung für einen optimalen Betrieb muss man insbesondere auf die exakten metallurgischen Eigenschaften achten, mit denen die Online-Systeme arbeiten und die aus dem neuesten DynaPhase-Modell abgeleitet werden. Hier werden die neueste Lösung für das Rundgießen schwerer Vorblöcke und die zugehörigen Betriebsergebnisse vorgestellt, um die besonderen Eigenschaften des Vertikalgusses von Vorblöcken zu demonstrieren.


Überlegene Qualitätseigenschaften im Vergleich zum Blockguss:

  • Ideale Bedingungen für reinen Stahl
  • Vertikale Bauform bietet die besten Bedingungen für das Aufsteigen von Einschlüssen zum Meniskus
  • Nichtmetallische Einschlüsse werden von der Kokillenschlacke wirksam zurückgehalten
  • Völlig symmetrische Mikrostruktur, homogene Materialeigenschaften
  • Elektromagnetisches Rühren verbessert die interne Qualität, optimierte Mikrostruktur
  • Glatte Oberfläche durch definierte Wärmeübertragungsbedingungen in der Kokille
  • Geringere Verformung des Vorblocks
  • Computergesteuerter Betrieb gewährleistet gleichbleibendes Qualitätsniveau

Sie möchten mehr erfahren? Klicken Sie auf Integrierte Anlagen und Lösungen

Debug: 4

Elektrik und Automation für Stranggießanlagen

Hochentwickelte Automatisierungspakete sind für die Erzeugung von Qualitätsstahl mit heutiger Technik eine unabdingbare Voraussetzung. Primetals Technologies ist in diesem Bereich stets Innovationsführer gewesen, und zwar insbesondere auch durch die Bereitstellung von Technologiepaketen und Modellen, die sämtliche Aspekte des Stranggießprozesses abdecken.

Dieses Know-how wird durch die in letzter Zeit erzielten Fortschritte bei den Automationslösungen von Primetals Technologies eindrucksvoll unter Beweis gestellt: DynaPhase, Dynacs 3D und DynaGap Soft Reduction 3D. Diese auf modernster Technik basierende Suite aus Modellierungspaketen für eine dynamische Sekundärkühlung und „Soft-Reduction“ berücksichtigt thermodynamische Effekte wie Schrumpfung und Phasenübergänge und trägt dadurch erheblich zu direkten Qualitätsverbesserungen in der Erstarrungsphase bei.

Das Durchbruch-Früherkennungssystem Mold Expert erhöht die Anlagenverfügbarkeit und verkürzt die Wartungszeit durch die rechtzeitige Warnungen. Dank seiner überragenden Leistungsfähigkeit ist das Mold Expert-System mit mehr als 200 Installationen zum weltweit führenden Kokillenüberwachungssystem geworden. Neben der Durchbruchvorbeugung stellt Mold Expert eine ständig wachsende Zahl von Expertenpaketen zur Verfügung, die mögliche Oberflächenfehler erkennen und die Bediener über problematische Gießbedingungen informieren können.

Das bewährte Paket LevCon zur Gießspiegelregelung passt sich zuverlässig und äußerst schnell an Schwankungen des Gießspiegels und Veränderungen der Gießbedingungen an. Dies wird durch hochentwickelte, modellbasierte Regelungsalgorithmen ermöglicht, die in die nahe Zukunft blicken können, um Störungen im Regelkreis zu vermeiden. Unregelmäßige Ausbauchungen werden durch einen leistungsstarken Algorithmus auf Basis der modernen Regelungstheorie aktiv unterdrückt. Die intelligente Interaktion zwischen der hochentwickelten Software und den sehr robusten mechanischen Komponenten verbessert die Sicherheit und bringt die Anlagenbetreiber dem vollautomatischen Gießbetrieb einen Schritt näher.

Debug: 4


Weitere Technologiepakete und Prozess-Experten

  • DynaWidth: breitenverstellung mit maximaler Genauigkeit und hoher Geschwindigkeit
  • Quality Expert: ein Meilenstein zur Verbesserung der Qualitätsüberwachung, Qualitätsprognose und Kontrolle
  • Yield Expert: optimierung von Schnittlänge/Gewicht zur Minimierung der Schrottmenge und Optimierung der Ausbringung
  • Intermix Expert: genaue Bestimmung des Mischbereichs von zwei unterschiedlichen Sorten im Strang
  • Nozzle Expert: höchste Genauigkeit bei der Erkennung verstopfter Düsen und defekter Schläuche
  • Speed Expert: optimale Gießgeschwindigkeit für erhöhten Durchsatz und verbesserte Qualität"
  • DynaFlex: hydraulischer Oszillator für perfekte Oberflächenqualität

ECO Solutions für den Vertikalguss — Ressourcen einsparen, Mehrwert schaffen

 Bitte folgen Sie den jeweiligen Links, um mehr über unsere Kompetenzen zu erfahren.

Gasreinigung

ECO Consulting

TECHNOLOGY AND MODERNIZATION PACKAGES

Get striking results with incremental investments

NameKurzbeschreibung
Powder Expert Zuführung mit äußerst präziser Pulverregelung in der Kokille
DynaFlex Hydraulischer Kokillenoszillierer für Strangguss
Mold Expert Durchbruch-Früherkennung und Kokillenüberwachung
CC Optimizer Prozessoptimierung (Level 2) für Strangguss
Lance Checker Prüf- und Diagnosesystem für Flüssigeisen- und Flüssigstahl-Messgeräte
OsciChecker Mobiles System zur Messung der Kokillenoszillation an Stranggießanlagen
OsciMon Online-Überwachung der Kokillenoszillation an Stranggießanlagen
LiquiRob für Gießanlagen Robotiklösung für Stranggussanlagen
OPAL Optisches Messsystem zur Ausrichtung der Segmentrollen in der Gießanlage
LevCon Hochpräzise Gießspiegelregelung für Strangguss
NameKurzbeschreibung
Powder Expert Zuführung mit äußerst präziser Pulverregelung in der Kokille
DynaFlex Hydraulischer Kokillenoszillierer für Strangguss
Mold Expert Durchbruch-Früherkennung und Kokillenüberwachung
CC Optimizer Prozessoptimierung (Level 2) für Strangguss
Lance Checker Prüf- und Diagnosesystem für Flüssigeisen- und Flüssigstahl-Messgeräte
OsciChecker Mobiles System zur Messung der Kokillenoszillation an Stranggießanlagen
OsciMon Online-Überwachung der Kokillenoszillation an Stranggießanlagen
LiquiRob für Gießanlagen Robotiklösung für Stranggussanlagen
OPAL Optisches Messsystem zur Ausrichtung der Segmentrollen in der Gießanlage
NameKurzbeschreibung
Powder Expert Zuführung mit äußerst präziser Pulverregelung in der Kokille
DynaFlex Hydraulischer Kokillenoszillierer für Strangguss
Mold Expert Durchbruch-Früherkennung und Kokillenüberwachung
CC Optimizer Prozessoptimierung (Level 2) für Strangguss
Lance Checker Prüf- und Diagnosesystem für Flüssigeisen- und Flüssigstahl-Messgeräte
OsciChecker Mobiles System zur Messung der Kokillenoszillation an Stranggießanlagen
OsciMon Online-Überwachung der Kokillenoszillation an Stranggießanlagen
LiquiRob für Gießanlagen Robotiklösung für Stranggussanlagen
OPAL Optisches Messsystem zur Ausrichtung der Segmentrollen in der Gießanlage
NameKurzbeschreibung
Powder Expert Zuführung mit äußerst präziser Pulverregelung in der Kokille
DynaFlex Hydraulischer Kokillenoszillierer für Strangguss
Mold Expert Durchbruch-Früherkennung und Kokillenüberwachung
CC Optimizer Prozessoptimierung (Level 2) für Strangguss
Lance Checker Prüf- und Diagnosesystem für Flüssigeisen- und Flüssigstahl-Messgeräte
OsciChecker Mobiles System zur Messung der Kokillenoszillation an Stranggießanlagen
OsciMon Online-Überwachung der Kokillenoszillation an Stranggießanlagen
LiquiRob für Gießanlagen Robotiklösung für Stranggussanlagen
OPAL Optisches Messsystem zur Ausrichtung der Segmentrollen in der Gießanlage
NameKurzbeschreibung
Powder Expert Zuführung mit äußerst präziser Pulverregelung in der Kokille
DynaFlex Hydraulischer Kokillenoszillierer für Strangguss
Mold Expert Durchbruch-Früherkennung und Kokillenüberwachung
CC Optimizer Prozessoptimierung (Level 2) für Strangguss
Lance Checker Prüf- und Diagnosesystem für Flüssigeisen- und Flüssigstahl-Messgeräte
OsciChecker Mobiles System zur Messung der Kokillenoszillation an Stranggießanlagen
OsciMon Online-Überwachung der Kokillenoszillation an Stranggießanlagen
LiquiRob für Gießanlagen Robotiklösung für Stranggussanlagen
OPAL Optisches Messsystem zur Ausrichtung der Segmentrollen in der Gießanlage

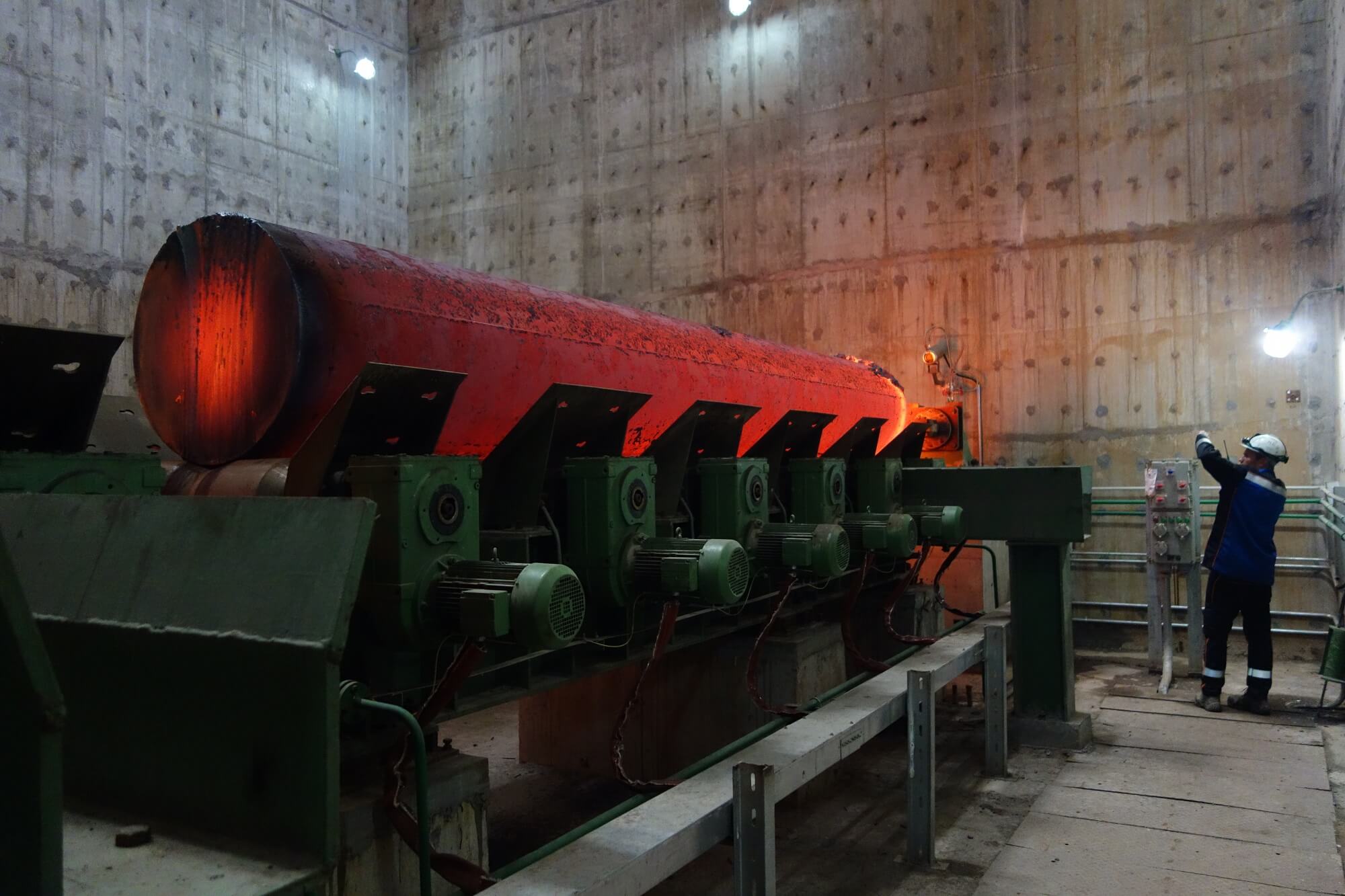

Referenzprojekt: Neue Vorblock-Vertikalstranggießanlage

Kunde
Zhongyuan Special Steel Co., Ltd., Jiyuan, China

Anlagentyp
Vorblock-Vertikalstranggießanlage

Unsere Lösung
Produktion: 370.000 Maximale Gießgeschwindigkeit: 0,55
Strangzahl: 2
Querschnittsmaße: Ø400, Ø600, Ø800
Größe der Schmelze: 60
